工具顯微鏡
型號：JGX-1

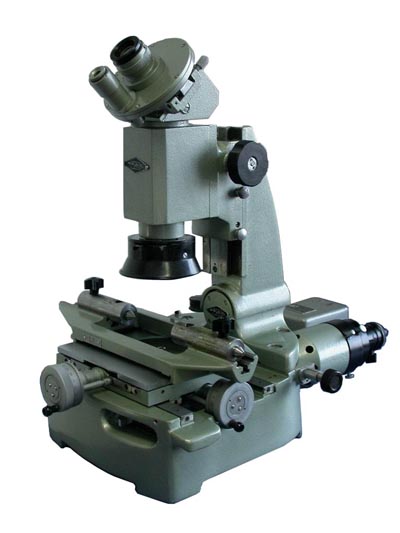

工具顯微鏡
產品簡介：
   小型工具顯微鏡JGX-1是以影像法為測量原理的具有繁用性的精密光學計量儀器之一。測量范圍廣、精確可靠、操作方便。因而特別適用于精密機械制造與工具制造工業。
工具顯微鏡
主要使用范圍如下：
1、測定形狀樣板，樣板刀等按照直角座標進行測定：如果在儀器上配用附加的投影設備，即可當作輪廓投影儀使用，可以用于先畫好的輪廓與投影輪廓進行比較。
2、測定螺紋，螺紋的中徑、外徑、內徑的測定，測定螺距，螺形角，螺形角對螺紋軸的輪廓位置和螺紋形狀（齒面的圓整性平坦性，平直性等。）
3、測定角度，測定螺紋梳形車刀，螺紋銑刀的螺形角，各種樣板銑刀的輪廓角和各種形狀樣板的角度等。
   JGX-1小型工具顯微鏡也可作為觀察顯微鏡使用，例如作表面光潔度檢定及其他燈類似工作。
   JGX-1小型工具顯微鏡可配用特殊設備與附件，并可變換不同的放大倍數對于形狀復雜或微小工件的測定極為方便。

工具顯微鏡
技術參數：

類   型	JGX-1
分 度 值	測微鼓輪的分度值：0.01mm
	測角目鏡中的角度分度值：1’
	輪廓目鏡中的角度分度值：10’
	立桿傾斜度尺的分度值：1°
測 量 范 圍	縱向行程	應用測微螺桿：0-25mm
		應用測微螺桿及量塊：0-75mm
	橫向行程	應用測微螺桿：0-25mm
		測角目鏡角度分度范圍：0-360°
		輪廓目鏡角度分度范圍：±7°
		顯微鏡立柱側向傾斜范圍：≈±12°
顯微鏡懸臂伸出長度	≈83mm
工作臺和物鏡之間距離	較大130mm
頂針架所允許的工件長度	不大于ф25的工件：較長220mm
	不大于ф55的工件：較長100mm
外 形 尺 寸	寬*長：350mm*600mm
	無投影設備時之高：530mm
	有投影設備時之高：730mm
重   量	儀器重量：20KG
	投影設備重量：5.5KG
